壓鑄模具熱處理時，可適當提高回火問題提升效率

模具零件的回火是受擴散控制的，組織轉變不僅取決于溫度，也取決于時間。

一般的熱處理師傅都是優(yōu)先保證溫度的穩(wěn)定性，哪怕時間長點也能接受，畢竟保證質量才是第一要務。但是并不是說時間就是不可縮短的，現在研究的數據表明，壓鑄模具熱處理所用的時間在一定條件下是可以縮短的

所有的回火轉變都可以在一定溫度范圍內發(fā)生，在該范圍內，較低溫度長時間與較高溫度短時間發(fā)生的組織轉變可能有相同的效果。

無論是低溫、中溫、高溫回火，硬度的變化都是在極短時間內完成的，時間越長變化越緩慢，高溫快速回火正是根據這一現象提出的。

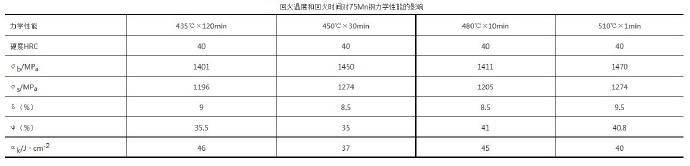

提高回火溫度，縮短保溫時間，不但可以得到相同的硬度，而且力學性能相差無幾。采用適當提高回火溫度、縮短保溫時間 的快速回火方法，可以在保證產品質量的前提下，達到可觀的節(jié)能效果。例如45鋼的軸，要求調質硬度25～30HRC，將回火溫度度提高20℃，可使保溫時間減少約60%，其表面硬度和截面金相組織均與常規(guī)回火相同，但節(jié)電20%～25%。
